洛联电磁流量计MF2200系列
发布日期:2024-07-23   点击次数:285

简介



Lucenline MF2200系列电磁流量计采用先进的四电极结构,充份消除电气噪声干扰,测量精度、稳定性和可靠性达到行业领先水平,能够很好地满足自来水、污水、工业用水和浆液检测等领域的测量要求


特点



传感器覆盖范围宽:DN25-DN2000

•行业领先的四电极结构

•无需外加接地环

•标配为哈氏合金测量和接地电极(可升级为钛或钽电极)

•具有智能自检、空管置零和报警功能

•加强型适合浆液及低电导率工况的长期精确测量

加强型可把测量精度从0.5%提高到0.3%

•高防护等级的传感器可以直接埋入地下和浸没水中

•贸易结算认证


应用



•自来水

•污水处理

•水网检测

•工业用水(包括超滤和反渗透装置)

•浆液检测

•水利工程


技术参数


传感器尺寸范围: DN25 to DN2000

传感器衬里: 硬橡胶、PTFE

测量电极和接地电极材料:  标配为哈氏合金。可选配钛电极或钽电极

连接法兰材料:碳钢,带保护漆图层。可选配不锈钢法兰

法兰标准:EN 1092-1, GB 9119, DIN 2501, BS 4504, ANSI B16.5

压力等级:PN 40: DN25 to 150; PN16: DN65 to 600; PN10: DN200 to 600; PN6: DN700 to 2000

流速范围:0.01 to 10m/s

测量精度:  测量值的±0.5% (流速低于0.8m/s时,为±3mm/s)

加强型精度可提高至±0.3%

输出信号:  4-20mA, RS485,脉冲/频率。Hart, Profibus等通讯协议可选配

供电电压:  220VAC或24VDC

整机功耗:小于15W

防护等级:  传感器IP67/IP68;变送器IP65; 一体型IP65

分体安装时传感器和变送器之间的距离一般不超过30m ,超过时需特殊订货

环境温度 : 传感器:-25 to 60°C;

变送器:-20 to 60°C

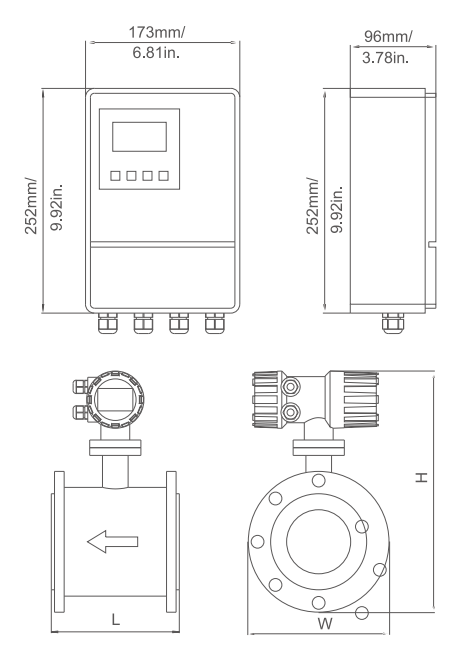

产品外观及尺寸



口径(mm) 尺寸(mm) 重量(kg)
L W H
25 150 170 315 6.8
32 150 170 315 7.1
40 200 170 315 7.6
50 200 170 320 9.9
65 200 185 350 10.6
80 200 200 365 12.3
100 200 220 380 14.7
125 250 250 410 17.9
150 250 285 440 24.6
200 300 340 495 32.7
250 350 395 560 43.5
300 400 445 600 58
350 400 505 670 78
400 450 565 720 97
500 500 670 820 122
600 600 780 930 161
700 700 860 1010 241
800 800 975 1110 420
900 900 1075 1210 541
1000 1000 1175 1310 668
1200 1200 1405 1540 858
